Электродвигатель швейной бытовой машины



Электродвигатель швейной бытовой машины

В этой статье вы узнаете, как устроен двигатель современной бытовой швейной машинки, находящийся внутри ее корпуса. Для того чтобы заменить или выполнить профилактический ремонт этого швейного мотора часто необходимо разбирать корпус швейной машинки.
Рядовому пользователю эта статья будет полезна лишь как информация об устройстве бытовой швейной машины, поскольку разбирать корпус швейной машинки и тем более, разбирать электропривод должен выполнять только мастер (электрик).
В любом случае, после ремонта электродвигателя или педали швейной машинки, никогда не оставляйте ее подключенной к сети без присмотра на длительное время.

Электродвигатель швейной бытовой машины, фото 1

Так выглядит электродвигатель бытовой швейной машинки в разобранном виде.

Как снять шкив электродвигателя

Электродвигатель швейной бытовой машины, фото 2

Шкив электродвигателя чаще всего фиксируется к валу винтом. На валу имеется спил, в который и упирается этот винт.

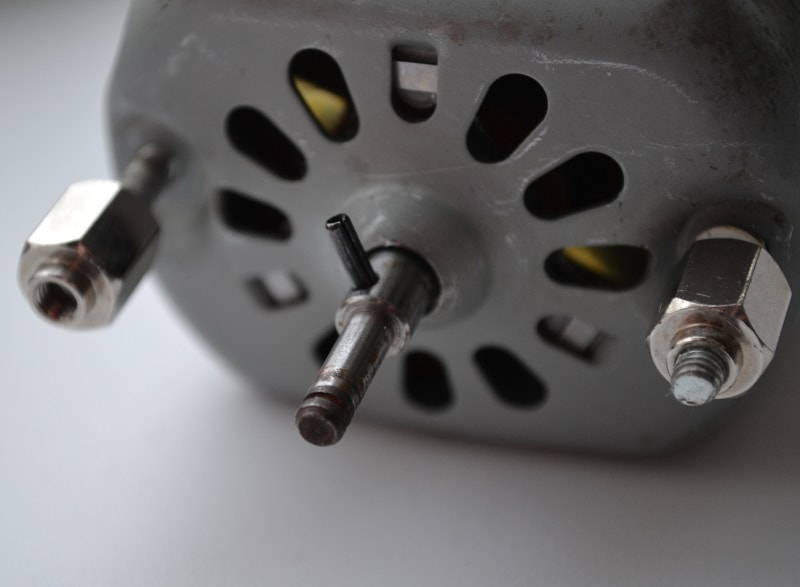

Электродвигатель швейной бытовой машины, фото 3

Но бывают и иные виды крепления шкива к валу электродвигателя, что усложняет замену такого привода. В таком случае вам придется покупать оригинальный (фирменный) привод или выполнить его ремонт, если это возможно..

Щетки элетродвигателя

Электродвигатель швейной бытовой машины, фото 4

Иногда,причиной поломки двигателя могут стать щетки. В таком случае, их замена может восстановить работу швейного мотора.

Электродвигатель швейной бытовой машины, фото 5

Чаще всего, снять их можно без разбора корпуса мотора. Достаточно выкрутить пластмассовые подобные втулки и вытащить щетки вместе с пружинами.

Электродвигатель швейной бытовой машины, фото 6

В данном случае, щетки уже изношены, но вполне рабочие и менять их не нужно.

Как разобрать корпус швейного мотора

Электродвигатель швейной бытовой машины, фото 7

После того как вы сняли щетки, можно приступить к осмотру других частей двигателя, находящихся внутри.
Обычно, для этого требуется открутить две гайки спереди и две сзади, стягивающие две половники корпуса вместе.

Электродвигатель швейной бытовой машины, фото 8

Аккуратно снимите переднюю половинку корпуса.

Электродвигатель швейной бытовой машины, фото 9

Обратите внимание, что у этой модели мотора нет подшипников. Вместо них установлены втулки, внутреннюю поверхность которых обязательно нужно смазывать.

Электродвигатель швейной бытовой машины, фото 10

Обязательно обратите внимание на количество и последовательность установки шайб на валу.

Электродвигатель швейной бытовой машины, фото 11

Теперь можно аккуратно вытащить ротор мотора из статора и осмотреть его.

Профилактический осмотр внутрених деталей двигателя

Электродвигатель швейной бытовой машины, фото 12

Витки обмотки должны быть светлыми, не иметь оплавленных и обожженных участков.
Поверхность коллектора должна быть гладкой и чистой.

Электродвигатель швейной бытовой машины, фото 13

Витки обмотки статора также должны быть светлыми и чистыми, без оплавленных и потемневших участков.

Электродвигатель швейной бытовой машины, фото 14

Втулку, находящуюся на задней части корпуса, тоже нужно смазать одной, двумя каплями швейного масла.

Электродвигатель швейной бытовой машины, фото 15

Загрязненную (обожженную) поверхность коллектора нужно почистить кусочком обычной плотной бумаги (не наждачной бумагой).

Электрические контакты электродвигателя

Электродвигатель швейной бытовой машины, фото 16

Если швейная машинка довольно старая и много "работала", причиной неисправности электропривода может стать проводка и разного рода контакты, подсоединяющие мотор к сети.
Во-первых, контакты могут сильно окислиться и их нужно почистить, теперь уже наждачной бумагой.

Электродвигатель швейной бытовой машины, фото 17

Контакты, имеющие винтовое крепление также могут окислиться и даже обломаться.

Электродвигатель швейной бытовой машины, фото 18

Убедитесь, что все исправно в проводке, швейной педали, в разъемах, прежде чем разбирать элетродвигатель швейной машины.





Устройство и ремонт электропривода TUR-2
Устройство и ремонт электропривода TUR-2

Электроприводом марки TUR-2 оснащены многие бытовые швейные машины. Это надежный двигатель, но иногда требуется выполнить ему профилактический ремонт.

Фрикционный электропривод промышленной швейной машины
Фрикционный электропривод промышленной швейной машины

Устройство швейного электропривода фрикционного типа. Как правильно выбрать тип и мощность двигателя для промышленной машины.

Как разобрать швейную машинку
Устройство современной швейной машины

Как устроена современная бытовая швейная машина с электроприводом. Основные неисправности узлов и механизмов.

Зубчатый швейный ремень
Зубчатый швейный ремень

Зубчатый швейный ремень современных швейных бытовых машин с горизонтальным челноком. Как натянуть и установить правильное положение ремня.

Как выбрать и заменить ремень оверлока
Как выбрать и заменить ремень оверлока

Ремни электропривода оверлока бывают не только разных диаметров, но и имеют другие особенности. О том, как выбрать и заменить ремень оверлока.

Как шить трикотаж без дефектов строчки
Как шить трикотаж без дефектов строчки

Какие швейные машины используют для пошива трикотажных тканей. Что такое плоский или распошивальный шов, и как шить трикотаж на обычной швейной машине.

Распошивальная машина Merrylock 009
Распошивальная машина Merrylock 009

В этой статье приводится лишь описание устройства и основных характеристик распошивалки фирмы Merrylock, модель 009.

Оверлок Janome ArtStyle 4057
Оверлок Janome ArtStyle 4057

Оверлок Janome ArtStyle 4057 выполняет 3-х и 4-х ниточный обметочный стежок. Используется для обметывания любых тканей, в том числе и трикотажных тканей.
